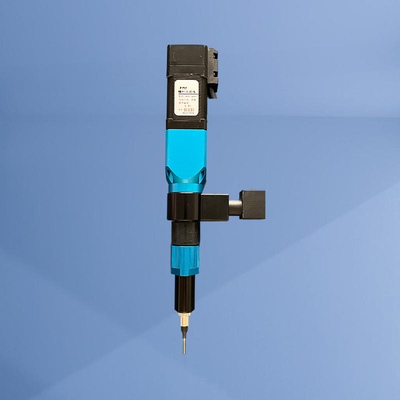

螺杆点胶阀SD01

产品详情

此款紧凑型螺杆点胶阀型号可分为: PTC SD01与PTC SD01A。实现点胶、涂胶、灌胶等功能。可广泛应用于工业领域的定量输出。采用高分辨率的步进伺服驱动,严格控制所需出胶量,在小剂量的点胶作业时,比直流电机驱动更能保证出胶量及出胶精度。

与常规点胶方式相比,其主要优势:

1、出胶精准,可准确计量

2、不易堵塞,保证出胶的稳定可靠,具常规胶阀无可比拟的优势,针对高粘性高助剂的浆料,如:铜粉浆、镍浆等亦可轻松出胶。

3、内部有密封腔体结构,保证精准计量的同时,可适应多填料或多颗粒物的胶体。

具体配接方式如下:

1、配接胶筒:5ml/10ml用于银浆打胶,配30ml/50ml可点锡浆、红胶、黑胶、UV胶等更大计量的点胶可选用300ml胶筒。

2、配接压力桶、压盘桶,通过气压将胶料从底部压出,出料口连接于螺杆阀,计量出胶,一般用于较高粘度或触度变体。如:润滑脂,镍浆、铜浆、硅酯等,用此配接,精准计量,减少浪费。

螺杆阀参数如下:

功能     型号
PTC SD01PTC SD01A
定量最小值µL0.10.1
实际最小值µl<0.1<0.1
最小出胶速度(µL/s)0.10.1
最大出胶速度(µL/s)24060
出胶分辨率µl0.10.1
排量ml0.120.03


螺杆点胶阀、针筒、常规胶阀功能比较:

功能      类型螺杆点胶阀出胶常规针筒出胶常规胶阀出胶
出胶方式螺杆计量气压方式(30ml针筒等)撞针阀或回吸阀
胶速调整方式外部单独调整或机械手联控外部单独调整外部单独调整
胶速调整形式数字化非数字化非数字化
出胶稳定性稳定不太稳定不太稳定
粘度影响不大
抗堵塞能力不强不强
出胶精准度精准不精准不太精准
适用胶水粘度不限500~5万CPS500~5万CPS
